Estaca Raiz

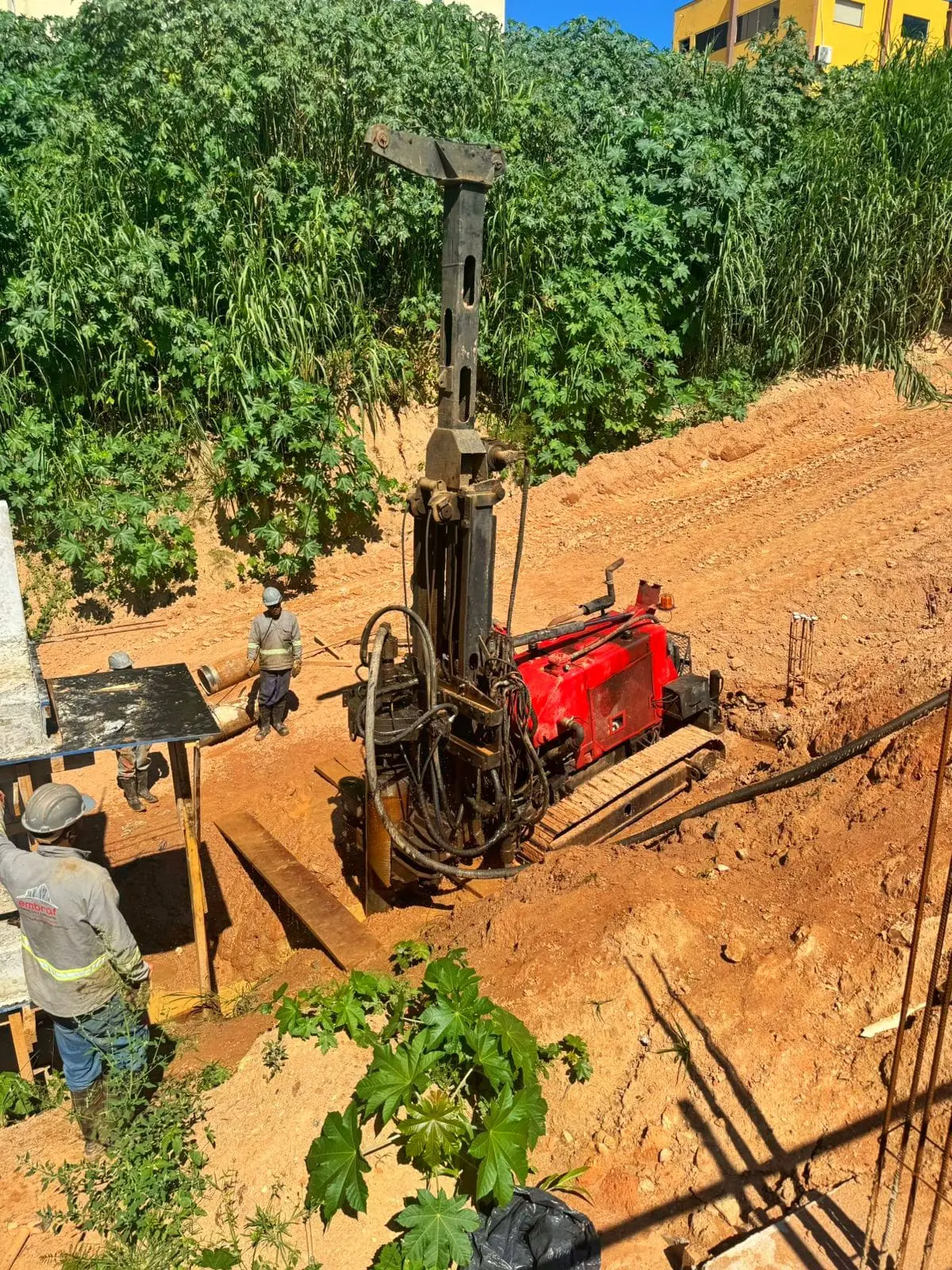

A estaca raiz é uma fundação profunda de pequeno e médio diâmetro, executada por perfuração rotativa com revestimento metálico recuperável, preenchimento com argamassa de cimento e areia e inserção de armação contínua. A principal característica da estaca raiz é a capacidade de atravessar materiais variados, incluindo concreto, alvenarias, rochas e camadas de aterro contaminado, o que torna a estaca raiz ideal para situações desafiadoras de execução, como reforços de fundação, obras em locais com acesso limitado e pé-direito reduzido.
Onde é usada a estaca raiz
A estaca raiz é amplamente empregada em reforço de fundações de edifícios existentes, em obras com pé-direito reduzido (subsolos, túneis, casas térreas), em áreas urbanas adensadas com vizinhança sensível, em fundações sobre maciços rochosos, em obras onde é necessário atravessar obstáculos como blocos de concreto, fundações antigas ou matacões, em reforços de estruturas históricas e em fundações de torres e equipamentos com cargas localizadas. Também é comum em contenções com estacas justapostas (estaca raiz secante).
Perguntas Frequentes
1. Quais os diâmetros típicos da estaca raiz?
A estaca raiz costuma ter diâmetros entre 10 e 41 cm, sendo os mais comuns 16, 20, 25 e 31 cm. O diâmetro é definido em projeto a partir da carga atuante, profundidade e características do solo.
2. Qual a profundidade máxima da estaca raiz?
A estaca raiz pode atingir profundidades superiores a 60 metros, sendo uma das fundações profundas com maior capacidade de avanço em situações complexas, especialmente quando atravessa rochas ou camadas resistentes.
3. A estaca raiz consegue atravessar rocha?
Sim. Essa é uma das principais vantagens da estaca raiz. Equipada com coroas de vídea ou diamantadas, a perfuratriz atravessa matacões, rocha alterada e até rocha sã, garantindo apoio em horizontes geotécnicos resistentes.
4. Qual a diferença entre estaca raiz e microestaca?
A estaca raiz é executada com argamassa lançada por gravidade ou baixa pressão. A microestaca utiliza calda de cimento injetada sob alta pressão, criando maior atrito lateral e capacidade de carga superior em relação ao diâmetro. A microestaca é mais utilizada em reforços com cargas elevadas.
5. A estaca raiz causa vibração?
Não. A estaca raiz é executada por perfuração rotativa, sem cravação por impacto, gerando vibração mínima. Por isso é amplamente utilizada em reforço de edificações existentes e em obras próximas a estruturas sensíveis.
6. Qual a capacidade de carga da estaca raiz?
A capacidade de carga varia conforme diâmetro, comprimento, armação e solo. Como referência, uma estaca raiz de 25 cm pode suportar de 50 a 100 tf, podendo chegar a valores maiores em rocha ou solos resistentes.
7. Quando usar estaca raiz para reforço de fundação?
A estaca raiz é a solução mais comum em recalibração e reforço de fundações: edifícios com recalques, adição de pavimentos, mudança de uso da edificação, recuperação de obras com fundações deficientes ou trincas estruturais. O equipamento compacto permite trabalhar dentro de subsolos e em pé-direito reduzido.
8. Qual norma regulamenta a estaca raiz?
A ABNT NBR 6122 — Projeto e execução de fundações — é a norma de referência, com diretrizes específicas para estacas raiz, incluindo controle de execução, ensaios e critérios de projeto.
9. A estaca raiz pode ser executada com lençol freático?
Sim. O revestimento metálico recuperável usado durante a perfuração mantém o furo estável mesmo com presença de água, permitindo a execução em condições geotécnicas desafiadoras.
