Solo Grampeado com Concreto Projetado / Tirantes
O solo grampeado é uma técnica de estabilização que reforça o maciço de solo por meio de barras de aço, chamadas chumbadores ou grampos, instaladas em furos preenchidos com calda de cimento e associadas a uma face de concreto projetado armado.

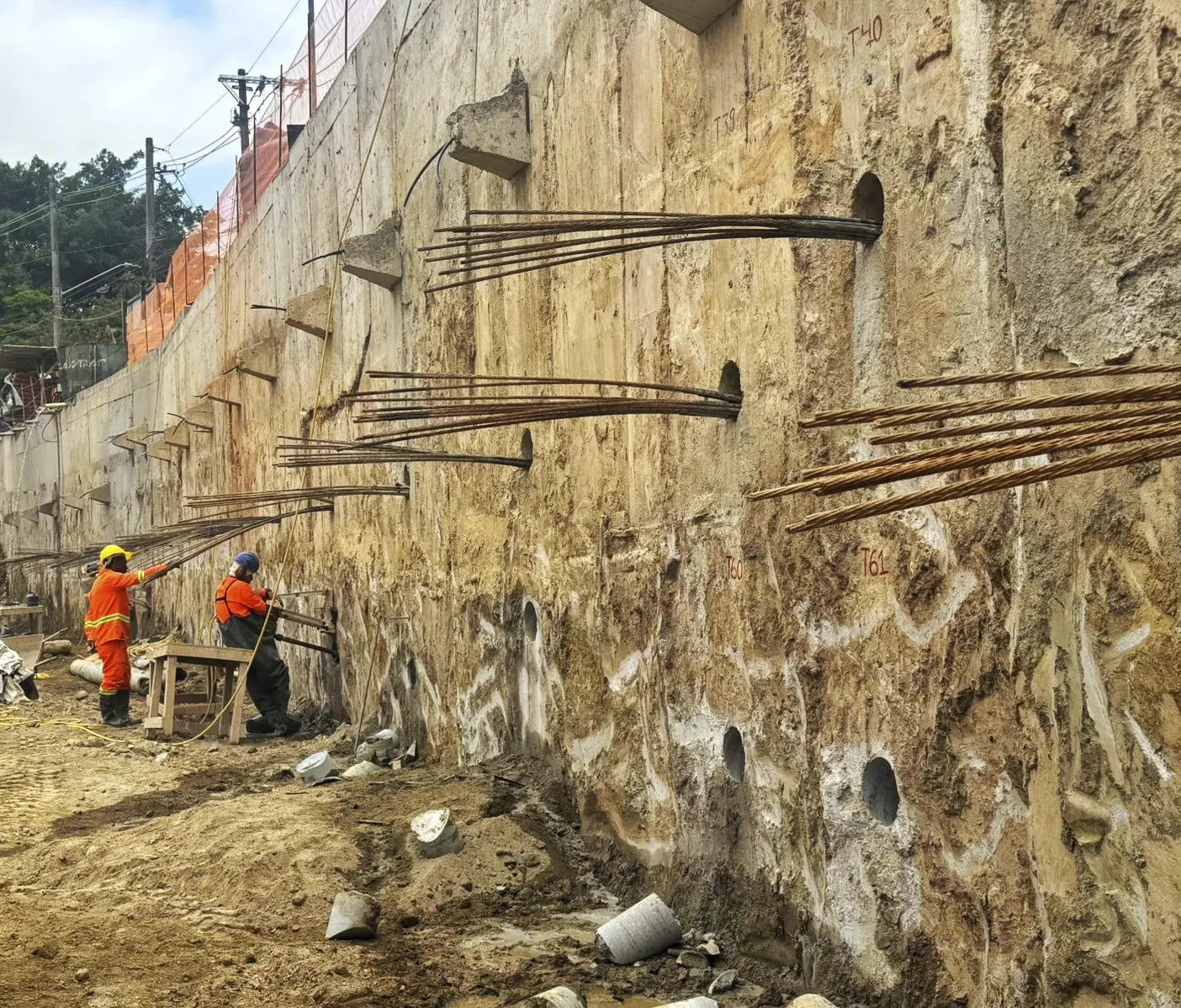

Quando os empuxos são elevados ou os deslocamentos admissíveis são muito pequenos, o sistema recebe tirantes: ancoragens ativas, protendidas antes da entrada em serviço, que transferem os esforços de tração para regiões mais profundas e estáveis do maciço.
Executada em bancadas, de cima para baixo, a solução forma uma estrutura monolítica capaz de conter taludes, cortes e escavações com rapidez, segurança e excelente custo-benefício em obras de diferentes portes.
Onde é usado o solo grampeado com concreto projetado
A solução é amplamente utilizada em obras urbanas e de infraestrutura: estabilização de taludes naturais, contenção de cortes em rodovias e ferrovias, contenção provisória ou definitiva de escavações para subsolos de edifícios, reforço de encostas em áreas urbanas, recuperação de taludes após escorregamentos e contenções em loteamentos.
É especialmente versátil em terrenos inclinados e em obras com restrição de espaço para equipamentos de grande porte. O concreto projetado, lançado por via seca ou por via úmida, garante a face contínua do sistema, acompanha a geometria irregular do terreno e dispensa formas convencionais.
Quando os tirantes entram no projeto
Os tirantes são empregados em cortinas atirantadas para contenção de taludes e grandes escavações, em paredes diafragma e cortinas de estacas justapostas, no reforço de fundações sujeitas a esforços de tração, em barragens e estruturas hidráulicas, na estabilização de blocos de rocha e na reabilitação de estruturas existentes que demandam reforço estrutural.
Compostos por trecho livre, bulbo de ancoragem e cabeça, são dimensionados conforme a ABNT NBR 5629 e recebem ensaio de recebimento individual antes da liberação da obra. Em boa parte dos projetos, grampos e tirantes trabalham juntos: os grampos reforçam o maciço nas bancadas superiores e os tirantes absorvem os empuxos nos níveis mais carregados.
Perguntas Frequentes
1. Qual a diferença entre solo grampeado e tirante?
O solo grampeado utiliza chumbadores passivos, que só entram em carga quando o maciço tende a se deslocar. Já o tirante é um elemento ativo, protendido antes da entrada em serviço, aplicando uma carga inicial no solo. O solo grampeado é geralmente mais econômico e adequado a alturas moderadas; o tirante é indicado para empuxos elevados e estruturas mais rígidas.
2. Quando o projeto exige tirantes no lugar dos grampos?
Os tirantes são indicados quando a contenção precisa entrar em carga antes de qualquer deformação significativa: alturas elevadas, empuxos altos, escavações próximas a edificações sensíveis ou situações em que o deslocamento admissível é muito pequeno. Em muitas obras as duas soluções são combinadas, com grampos nas bancadas superiores e tirantes nos níveis mais carregados.
3. Por que a face é executada em concreto projetado?
A face em concreto projetado armado distribui as cargas entre os grampos e as placas de ancoragem dos tirantes, protege o maciço contra erosão e permite acompanhar a geometria irregular do talude sem formas. É ela que transforma os elementos isolados em uma estrutura de contenção contínua.
4. Qual a diferença entre concreto projetado por via seca e por via úmida?
Na via seca a água é adicionada no bico do mangote, no momento do lançamento; na via úmida o concreto já chega dosado à máquina projetora. A via seca é mais versátil em frentes de serviço pequenas e de difícil acesso, enquanto a via úmida oferece maior produtividade e melhor controle do fator água-cimento, que deve permanecer entre 35 e 55%.
5. Qual a profundidade típica dos chumbadores no solo grampeado?
Os chumbadores costumam ter comprimento entre 4 e 15 metros, definido em projeto conforme altura do talude, características geotécnicas e cargas atuantes. A inclinação dos furos normalmente varia de 10° a 20° abaixo da horizontal.
6. Qual a capacidade de carga típica de um tirante?
A carga de trabalho de tirantes varia normalmente de 200 a 1.500 kN por tirante, dependendo do diâmetro, do tipo de aço, do número de cordoalhas e das características geotécnicas do bulbo de ancoragem.
7. Como funciona a protensão de um tirante?
Após a cura da calda de cimento no bulbo, o tirante é tracionado com um macaco hidráulico apoiado na cabeça, aplicando a força definida em projeto. Em seguida a carga é travada por cunhas ou porcas, mantendo o esforço atuando permanentemente sobre a contenção.
8. Quais materiais são empregados no sistema?
Barras de aço, geralmente CA-50 ou aço Gewi, para os chumbadores; barras de alta resistência ou cordoalhas protendidas para os tirantes; calda de cimento injetada nos furos; tela soldada e concreto projetado na face; drenos para alívio de poro-pressão; e proteção anticorrosiva nas soluções permanentes.
9. A contenção pode ser uma solução definitiva?
Sim. Quando dimensionada e executada conforme as normas técnicas, com proteção anticorrosiva adequada nas barras e nos tirantes e face em concreto projetado armado, a contenção tem caráter permanente e vida útil compatível com obras de longa duração, projetada para 50 a 100 anos no caso dos tirantes definitivos.
10. Quais normas regulamentam esses serviços?
O solo grampeado tem como principal referência a ABNT NBR 11682, sobre estabilidade de encostas. Os tirantes são regidos pela ABNT NBR 5629, que define critérios de projeto, execução, ensaios e controle de qualidade. Complementam essas normas as boas práticas da ABMS e referências internacionais como o manual da FHWA.
11. Como é feito o ensaio de recebimento dos tirantes?
Todos os tirantes passam por ensaios de recebimento, com aplicação progressiva de carga acima da carga de trabalho e medição dos deslocamentos da cabeça. Os resultados confirmam a capacidade do bulbo e a integridade do sistema antes da liberação da obra.
12. A execução gera vibração ou ruído no entorno?
Não. Tanto o solo grampeado quanto os tirantes são executados por perfuração, sem cravação, com vibração e ruído reduzidos. Por isso, são frequentemente escolhidos em obras urbanas próximas a edificações sensíveis ou a patrimônio histórico.
13. Quando a solução não é indicada?
O solo grampeado pode não ser adequado em solos muito moles, saturados ou sem coesão aparente capaz de manter as bancadas durante a execução, e em situações com nível de água elevado sem possibilidade de drenagem. Nesses casos, cortinas atirantadas com paredes diafragma ou estacas justapostas tendem a ser mais apropriadas.
14. O sistema serve para conter escavações de subsolo?
Sim, é uma das principais aplicações urbanas. Permite escavar e conter o maciço de forma sequencial, sem cravação prévia, sendo muito usado em garagens e subsolos com 1 a 4 níveis, com tirantes nos níveis de maior empuxo.
